玻璃鋼（玻璃纖維增強塑料）的性能很大程度上取決于其基體材料——樹脂的化學性能。其中，樹脂的耐化學腐蝕能力尤為關鍵。對于長期浸泡在水體中的玻璃鋼漁船來說，水會對玻璃纖維、樹脂以及兩者結合的纖維-樹脂界面都產生侵蝕作用。因此，理解樹脂本身的耐水性能是本章節(jié)的核心內容。
水對不同組分的侵蝕表現(xiàn)如下：
1. 對玻璃纖維的侵蝕：
水能夠溶解或破壞玻璃纖維結構中的硅酸鹽成分。
當水分滲入玻璃纖維表面的微裂紋后，在受到外力（如船體受力）作用時，這些水分會加速裂紋的擴展，導致玻璃纖維的強度下降。
2. 對樹脂的破壞作用：
水對樹脂基體的破壞主要有三種方式：
溶脹與增塑作用：水分子滲入樹脂內部，使得樹脂體積膨脹（溶脹），削弱了樹脂大分子之間的結合力（內聚力）。同時，水的存在就像一種“軟化劑”（增塑作用），導致整個玻璃鋼材料的彈性模量（抵抗變形的能力）降低。
促進樹脂水解：水分子會與樹脂的大分子鏈發(fā)生化學反應（水解），導致這些長分子鏈斷裂成更小的分子，直接破壞樹脂結構。
誘發(fā)微裂紋產生與發(fā)展：樹脂在固化過程中，是以固化劑分子為中心向外生長，形成內部緊密、邊緣相對疏松的非均勻結構。如果樹脂中存在雜質，特別是水溶性無機雜質，水分滲入后，由于雜質溶解產生的滲透壓效應，會在樹脂內部或界面處誘發(fā)微裂紋。這些微裂紋在外力作用下，水分會促進其進一步擴展。更嚴重的是，水分子要么直接侵入，要么通過這些微裂紋到達纖維-樹脂界面，破壞界面的結合結構，最終導致玻璃鋼的彎曲強度下降（雖然有時沖擊強度可能略有提高，但這通常不是期望的結果）。因此，對玻璃纖維表面進行有效的化學處理（如使用偶聯(lián)劑）來保護界面至關重要。
研究水浸作用的現(xiàn)實意義
理解水侵蝕機理的最終目的是預測玻璃鋼制品（如漁船）的使用壽命。我們可以通過實驗和模型來評估：
1. 強度衰減模型：通常假設玻璃鋼的彎曲強度隨著水浸時間的衰減遵循一個特定的規(guī)律（一階動力學過程），可以用公式表示：
`ln(σ_t / σ_0) = -Kd * t`
`σ_0`: 初始彎曲強度 (例如 130 MPa)
`σ_t`: 在特定水溫下浸泡時間 `t` 后測得的彎曲強度 (例如 85 MPa)
`Kd`: 衰減速率常數(shù) (這個值越大，強度下降越快)
2. 溫度的影響 - Arrhenius定律： 水溫對侵蝕速率 `Kd` 影響巨大。根據(jù)Arrhenius定律，水溫越高，侵蝕越快。其關系式為：
`Kd = A * e^(-ΔE / RT)`
`A`: 常數(shù)
`R`: 氣體常數(shù)
`ΔE`: 彎曲強度衰減所需的活化能 (可以理解為開始侵蝕過程需要的能量門檻)
`T`: 水浸溫度(注意：這里的溫度必須是絕對溫度，單位是開爾文 K，例如 80°C = 353.15 K, 60°C = 333.15 K)
3. 推算不同溫度下的浸泡時間。利用上述規(guī)律，如果我們在兩個較高溫度（如 `T1`=80°C / 353.15 K 和 `T2`=60°C / 333.15 K）下做加速老化實驗，測出強度從 `σ_0` 降到 `σ_t` 所需的時間（分別為 `t1` 和 `t2`），我們就可以估算在實際使用水溫 `T3`（例如 25°C）下，強度降到同樣水平 `σ_t` 所需的時間 `t3`。推算公式為：
`ln(t3 / t1) = (T2 / T3) * [(T1 - T3) / (T1 - T2)] ln(t2 / t1)`
這個公式本質上利用了高溫下加速老化的結果，結合Arrhenius定律中溫度與反應速率的關系，來外推或內插到實際使用溫度下的時間。

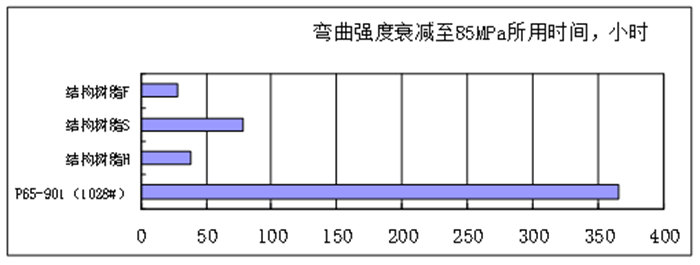

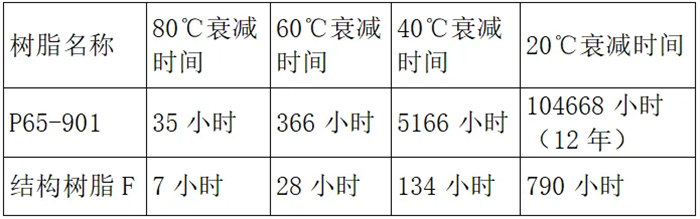

表1. 水浸時間計算結果

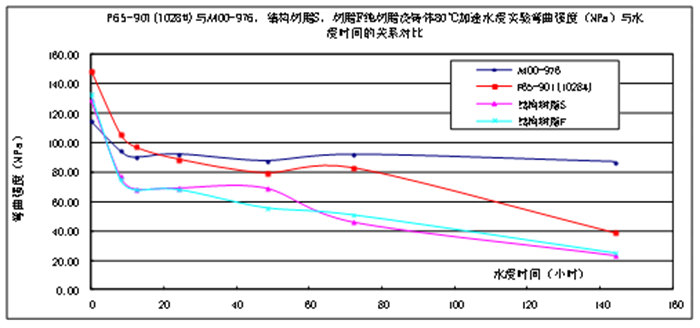

表2. 樹脂澆注體的耐水性能比較—80℃加速水浸實驗

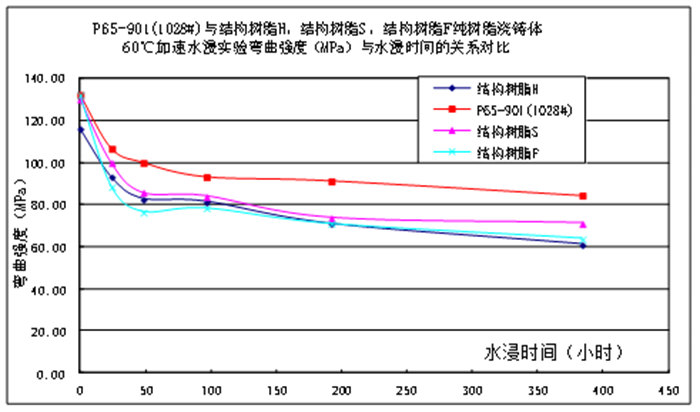

表3. 樹脂澆注體的耐水性能比較—60℃加速水浸實驗
（備注 以上圖表數(shù)據(jù)來源于AOC.力聯(lián)思樹脂集團）
結論：
上述機理研究和模型分析，我們可以清晰地認識到：即使是同一類別的樹脂，由于生產商的不同和工藝配方（如樹脂類型、固化劑、添加劑、纖維處理劑等）的差異，其耐水性可能存在巨大差別。這種耐水性的差異，直接決定了水侵蝕速率的快慢（即 `Kd` 的大?。?，最終對玻璃鋼漁船的使用壽命產生重大影響。選擇耐水性優(yōu)異的樹脂體系并進行合理的界面保護處理，是延長玻璃鋼漁船壽命的關鍵。
（文章來源于“新型玻璃鋼漁船”公眾號，轉載須經同意）
--------------
聯(lián)系方式
電話：020-39966201/18026298689（賴先生）
傳真：020-39966209
郵箱：bohao6868@frpgd.com
公司地址：廣東省廣州市番禺區(qū)天安番禺節(jié)能科技園總部中心一號樓1104至1105
